各行業信息化業務平臺對音視頻能力集成需求的調研報告（一）
發布日期:2022-07-22
點擊次數:295
隨著各行業信息化建設和智慧化建設的不斷深入，各個行業都對本行業業務綜合集成的需求越來越旺盛。音視頻通訊功能和前后端指揮調度功能，作為一項基礎的功能，一直在各行業客戶中有大量的應用。但鑒于通訊系統是一項專門的技術分支，做業務應用的平臺廠家一直對通訊系統看作獨立的系統，不做深入研究。但目前，隨著4G/5G網絡的成熟和ANDROID系統的普及，越來越多的行業應用是基于專業行業終端實現遠程工作。作為行業終端，既可以作為行業業務應用的載體，也可以作為音視頻通信應用的載體?；谏鲜鰧?shí)際場景的融合，作為各個行業的應用業務平臺開發商，就逐步有了在業務應用中整合音視頻通信能力的需求。筆者會持續針對各個行業進行分析，本期將針對如下三個行業領域的業務平臺對音視頻通信能力集成需求進行調研，并給出具體的解決思路，供大家參考實踐(音視頻能力和指揮調度通信能力供應商以華脈智聯平臺為例)。
1. 智慧交警行業
.jpg)
交警行業是一個具有工作移動性、突發性、緊急性強的行業，一線部門需要實時和公安數據中心交換信息，對駕乘人員、違章處理、車輛等信息進行及時、迅速地查詢，提高工作效率。
交警行業的信息化平臺有 移動交通管理警務系統，系統一般是包括如下功能模塊：
日常工作：查看本人需要處理的各類信息，如案件、警情、通知等
信息查詢：包括全國信息查詢和警務平臺信息查詢
接處警登記管理：接處警信息管理
人員核查：人員信息核查
人口管理：實有人口，社區管理對象，境外人員管理
巡邏盤查：盤查工作管理，盤查人員、盤查機動車及物品的登記管理
單位管理：企事業單位、特種行業、公共場所查詢管理
非機動車管理：非機動車（電瓶車）信息登記管理
處警支援：突發事件民警緊急請求附近警力支援
影音取證：執法、巡邏過程全程錄音錄像
系統設置：系統基礎信息設置
移動交通管理警務系統的服務器一般是部署到指揮中心機房，然后系統的前端顯示都在指揮大廳里的大屏上進行展示。目前系統大部分基于B/S架構進行開發，通過類似谷歌瀏覽器登錄移動交通管理警務系統。上述模塊中，有如下2個模塊和音視頻調度相關，分別是：處警支援和影音取證?；诮痪袠I(yè)系統的需求，要求音視頻能力可以無縫集成到現有B/S架構平臺系統中。這就要求音視頻調度平臺可以提供這樣的能力，即通過谷歌瀏覽器可以進行音視頻通訊。
下面以華脈智聯的HRtc開發接口為例，說明如何進行無縫集成。
（1）處警支援：突發事件民警緊急請求附近警力支援
目前華脈智聯平臺中有一個功能是針對該需求進行開發的，就是“聯動報警”。其功能是：當某一警員發起聯動報警時，群組內所有成員將會收到報警信息(報警位置+報警信息)，指揮中心會收到聲光報警信號，同時彈窗顯示該民警現場視頻。指揮中心調度員可以和現場警員進行溝通，及時通過地圖查詢附近警力，然后執行調度，協助報警的警員。整個流程集成到移動交通管理警務系統，非常簡單，只需要注冊一個回調函數，就可以在平臺實時獲取報警信息。示例如下：
回調方式通知，通知內容是json 格式，包括報警人號碼，位置等信息。
onSOSEvent:(from:string, msg:string): void => { console.log("sos event from:" +from); sos_event.innerHTML = "sos event from "+ from + " msg: "+msg; const sos = JSON.parse(msg); },
（2）影音取證：執法、巡邏過程全程錄音錄像
這個需求，可以分解為如下功能點：調度臺和執法設備之間音視頻通信功能、調度臺控制執法儀進行錄像、結束錄像、執法儀設備自主錄音錄像并上傳多媒體文件、平臺遠程查詢錄音錄像數據。整個流程整個流程集成到移動交通管理警務系統，也是比較容易。示例如下：
雙向語音通話和雙向視頻通話，調用一個函數即可成功。
var audioElement = new Audio();
調度臺控制執法儀開始錄像和結束錄像
http://IP:PORT/api/client/send_msg.php
2. 智慧園區行業
智慧園區平臺從“園區企業”、“園區安全”、“園區能耗”、“園區交通”這四個維度的場景展現，借助地理信息技術、三維虛擬化等高科技手段，集地上地下、室內室外一體化的二三維模型為一體，將園區核心運行系統的各項關鍵數據進行綜合展現。
.jpg)

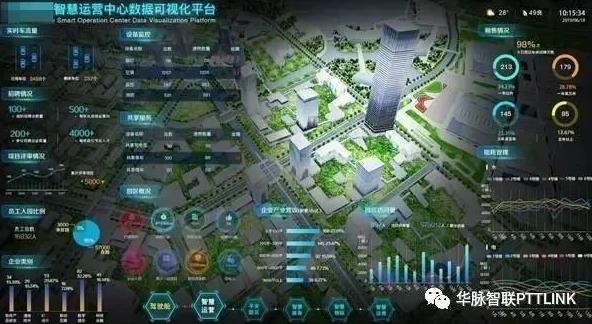

智慧園區可視化效果圖（素材來源網絡，版權歸原公司所有）
智慧園區類可視化平臺系統拓?fù)淙缦拢?/span>
智慧園區可視化平臺拓?fù)洌ㄋ夭膩碓淳W(wǎng)絡，版權歸原公司所有）
通過上述拓?fù)鋱D可以看出，智慧園區可視化平臺整體要接入各種業務，實現園區三維呈現，業務聯動。其中有幾項會用到音視頻的接入能力，包括：園區監控?cái)z像頭的接入，園區電話、對講機、廣播系統的接入、園區安保人員智能單兵的接入等。針對園區，應配置華脈智聯如下融合通信系統合適，同時基于B/S架構的HRtc開放接口，實現業務平臺綜合調用融合通信平臺的能力。

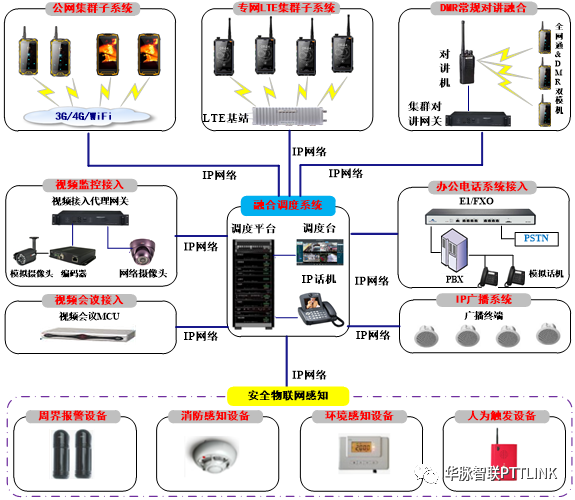

融合通信平臺拓?fù)鋱D 素材來源網絡，版權歸原公司所有
下面簡單列舉一個例子，就是將園區中的監控?cái)z像頭進行遠程監控，演示怎么使用HRtc接口實現
發起視頻監控api ，監控結果通過事件回調返回，返回結果包含被監控流的播放地址，需要調用流媒體服務器無插件播放。
/*
* 單向視頻監控通知，返回當前監控請求的結果，監控結果返回流媒體播放地址，需要調用播放器播放
* caller：請求者號碼，一般為調度用戶
* callee:被請求設備號碼
* result:返回結果,json格式，返回多種流媒體播放地址，選擇一種地址播放
* */
onVideoMonitorEvent: (caller, callee, result) => {
result = JSON.parse(result);
console.log("onVideoMonitorEvent from ", caller, " callee: ", callee, " result: ", result);
if (result.state != 200) {
alert(result.msg);
return;
}
videoUrl = result.data.flv //web 端默認使用https-flv格式播放
document.getElementById("videoUrl").value = videoUrl
console.log(‘onVideoMonitorEvent videoUrl‘, videoUrl)
url = ‘liveplayer/index.html‘;
var fileObj = document.createElement("iframe");
fileObj.style.width="100%";
fileObj.style.height="600px";
fileObj.src=url;
fileObj.id="iframeVideo"+callee;
// var appendChild2html = ‘<iframe src="" width="100%" height="600" id="iframeVideo‘+callee+‘"></iframe>‘;
document.getElementById("iframeVideo").appendChild(fileObj);
// document.getElementById("iframeVideo"+callee).src = url
}
3. 智慧電力行業
智慧電力平臺是為用電、供電企業提供配電設備監控、電力運維管理、資產全生命周期管理、安全防護等多業態所集成的一體化智能平臺。
通過物聯網的方式連接用電企業、發電企業的終端設備，實現智能信息化的互聯互通，并結合國家等保2.0的要求，保證人員、設備安全的同時，建立安全的系統平臺，達到提高設備的安全等級、運維質量，降低運維成本。
通過智慧電力系統建設，充分應用“大云物移智鏈”等現代信息技術、先進通信技術，實現電力系統各個環節萬物互聯、人機交互，實現“數據一個源、電網一張圖、業務一條線”，廣泛連接內外部、上下游資源和需求，打造能源互聯網生態圈，適應社會形態，打造行業生態，培育新興業態。
系統功能模塊包括：電力設備檢測、環境監控及聯動、安防監控及聯動、消防系統集成、視頻監控、統一報警、智能預警、應急聯動、指揮調度等功能。
基于上述針對電力行業智慧平臺軟件的了解，和音視頻通訊相關的主要是智慧調度模塊：包括監控系統接入、視頻會議接入、移動單兵或智能頭盔的接入、原有程控電話的接入等。選擇華脈智聯的可視化集群調度系統和HRtc接口，可以實現現有智慧電力中臺系統的無縫對接。
例如，將智能頭盔接入電力中臺系統?？梢允褂萌缦陆涌趯?duì)智能頭盔的視頻進行監控。
發起視頻監控請求，支持國標設備，移動app，ip話機，rtsp設備，rtsp/rtmp直播拉流等。視頻監控、視頻直播都可以通過此接口實現，播放端可以全鏈路播放，用戶無需安裝播放app，通過瀏覽器、微信等應用可以直接通過http 地址拉流播放。發起視頻監控成功后會返回拉流地址，目前支持通過http-flv，websocket-flv, https-flv, websockets-flv, rtmp， hls 多個協議拉流播放，用戶可以使用自己的播放器拉流。
rtcClient.makeVideoMonitor(caller,callee,this.pwd,this.serverAddr+":"+this.http_port);
總結：
各個行業的業務平臺針對音視頻的需求，主要是基于行業客戶現有不同的通信系統需要融合，另外一類就是新型通信終端的接入，例如智能頭盔。整體上主要涉及到的需求包括：點對點語音通話、點對點視頻通話、遠程視頻監控、多方視頻會議、多方語音對講、現場圖片、錄音、錄像查看這些音視頻功能。
由于業務平臺都是基于B/S架構進行開發，那就需要音視頻調度平臺廠家可以提供B/S架構的開發工具，并且是有足夠行業經驗的應視頻平臺廠家。這樣業務平臺廠家專注做好業務，簡單調用SDK就可以進行快速集成。
本期調研報告就到此為止，接下來的日子，編者將逐步對各個行業進行研究，提煉融合集成的需求和解決方案。關于對接技術細節，可以參考HRtc開發接口。
